ТД1

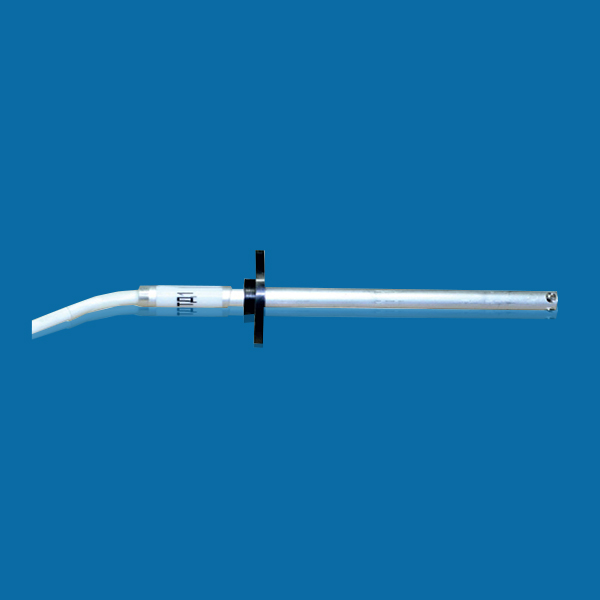

Канальные датчики TД1, ТД1(10м) и ТД1(20м)
Оптимальные цены для применения в вентиляции и кондиционировании
ПРИМЕНЕНИЕ
Датчики для систем вентиляции, сделанные на основе измерительного элемента NTC10к. Датчики используются для работы с терморегуляторами МРТ220 и МРТ380.
Имеются исполнения датчиков с 4-х, 10-ти и 20-ти метровым проводом.
Канальные датчики TД1, ТД1(10м) и ТД1(20м) Устанавливается за электрическим или водяным калорифером по потоку воздуха в канале вентиляции.
Датчик ТД1 должен монтироваться на расстояние не менее 1,5 метров от канального нагревателя
Канальный датчик ТД1 устанавливают в воздуховод через отверстие диаметром 8,5 мм. Гибкая пластмассовая втулка, входящая в комплект поставки, позволяет крепить датчики как на прямоугольные, так и на круглые воздуховоды. Глубина установки датчика от 40 до 130 мм.
Корпус датчика выполнен из прочной алюминиевой трубки.
- Диапазон измерения 0...30 ºС
- Диапазон рабочих температур минус 30...50 ºС Степень защиты IP20
- Кабель 2х0,5, длина 4 м для ТД1, 10 м для ТД1(10м)
- 20 м для ТД1(20м)
Таблица сопротивлений NTC10
|
°С |
кОм |
°С |
кОм |
|
0 |
15,00 |
16 |
12,33 |
|
1 |
14,83 |
17 |
12,17 |
|
2 |
14,67 |
18 |
12,00 |
|
3 |
14,50 |
19 |
11,83 |
|
4 |
14,33 |
20 |
11,67 |
|
5 |
14,17 |
21 |
11,50 |
|
6 |
14,00 |
22 |
11,33 |
|
7 |
13,83 |
23 |
11,17 |
|
8 |
13,67 |
24 |
11,00 |
|
9 |
13,50 |
25 |
10,83 |
|
10 |
13,33 |
26 |
10,67 |
|
11 |
13,17 |
27 |
10,50 |
|
12 |
13,00 |
28 |
10,33 |
|
13 |
12,83 |
29 |
10,17 |
|
14 |
12,67 |
30 |
10,00 |
|
15 |
12,50 |
31 |
9,83 |
